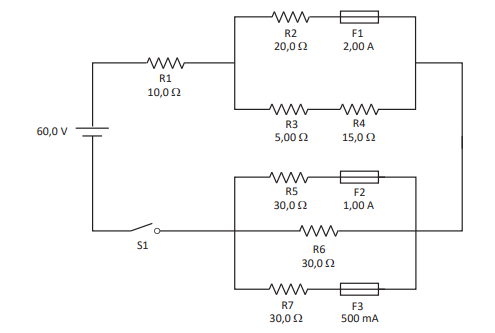

Em uma aula prática de laboratório sobre instalações elétricas e segurança, um professor de Física ensina que fusível é um dispositivo de segurança que abre o circuito quando percorrido por uma corrente elétrica de intensidade igual ou superior ao seu valor nominal. O professor apresenta como exemplo o circuito esquematizado a seguir.
O sistema é alimentado por uma fonte de tensão contínua ideal de 60 V e contém uma chave S1 inicialmente aberta. O circuito é protegido por três fusíveis: F1, F2 e F3, cujos valores nominais estão indicados na Figura. Os resistores são todos ôhmicos, com valores indicados no esquema. Após o fechamento da chave S1 e aguardado o tempo necessário para que qualquer eventual dispositivo de segurança atue, a intensidade da corrente em A que atravessa o resistor R1 será de

Durante uma apresentação da Esquadrilha da Fumaça, um piloto de massa m executa um looping perfeitamente circular de raio R em um plano vertical, como mostra a Figura. Ao atingir o ponto mais alto da trajetória (ponto P), o piloto fica de cabeça para baixo e experimenta a sensação de imponderabilidade, ou seja, a força de contato exercida pelo assento sobre ele é momentaneamente nula. O módulo da aceleração da gravidade é g.
Desprezando-se a resistência do ar e assumindo-se que, devido à potência do motor, a energia mecânica do piloto permanece constante durante a manobra, a intensidade da força exercida pelo assento sobre o piloto no ponto mais baixo da trajetória (ponto Q) é

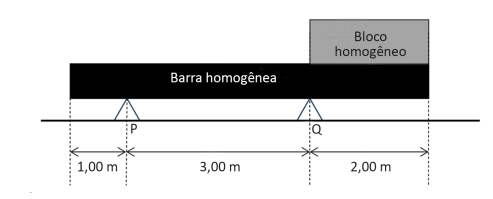

Na fase de montagem de uma estrutura metálica em um canteiro de obras de engenharia civil, uma viga de aço homogênea e uniforme, de comprimento L = 6,00 m e massa M = 300 kg, é posicionada horizontalmente sobre dois suportes verticais, P e Q. Para testar o sistema, um técnico coloca sobre a barra um bloco homogêneo de massa m = 100 kg e de comprimento 2,00 m, que é posicionado entre o suporte Q e a extremidade direita da viga, como mostra a Figura a seguir.
Verifica-se que, nessa situação, o sistema se mantém em equilíbrio estático.
A força de interação entre o suporte Q e a barra, em N, vale

A equipe de manutenção elétrica de uma guarnição militar recebeu o desafio de adaptar um antigo aquecedor de imersão cujo resistor é composto por um fio de níquel-cromo de resistividade constante. Originalmente projetado para operar em uma rede de 110 V utilizando um fio de 1,00 m de comprimento, o equipamento precisa ser modificado para funcionar em uma nova instalação de 220 V, mantendo-se, obrigatoriamente, a mesma potência elétrica dissipada pelo modelo original.

Para a reforma, a equipe dispõe de fios de níquel-cromo cuja espessura (diâmetro da seção transversal) é 80,0% da espessura do fio original. Para que o novo projeto atenda aos requisitos de potência na nova tensão, o comprimento do fio utilizado no novo aquecedor deverá ser, em m, de

No âmbito das comemorações de avanços na exploração espacial, uma equipe de astrofísicos está revisando os dados orbitais dos planetas do Sistema Solar para uma publicação educativa. Um dos pontos centrais é a dinâmica de Júpiter, o maior planeta do nosso sistema, cuja distância média ao Sol é aproximadamente cinco vezes maior que a distância média da Terra ao Sol. Considerando-se que as órbitas planetárias são aproximadamente circulares e utilizando-se a Terceira Lei de Kepler (Lei dos Períodos), qual é a duração aproximada do “ano de Júpiter” (período de translação), expressa em anos terrestres?
