Em um sistema de distribuição radial com múltiplos alimentadores, são empregados relés de sobrecorrente temporizados (função 51) com curvas inversas normalizadas (IEC) e relés instantâneos (função 50) para proteção de trechos críticos. Considere que há coordenação entre dois relés em série (R1 a montante e R2 a jusante), ambos com curvas muito inversas, e que o sistema opera com variação significativa de corrente de curtocircuito ao longo do tempo devido à inserção de geração distribuída.
Considerando as questões relativas à coordenação e à seletividade, assinale a afirmativa correta.

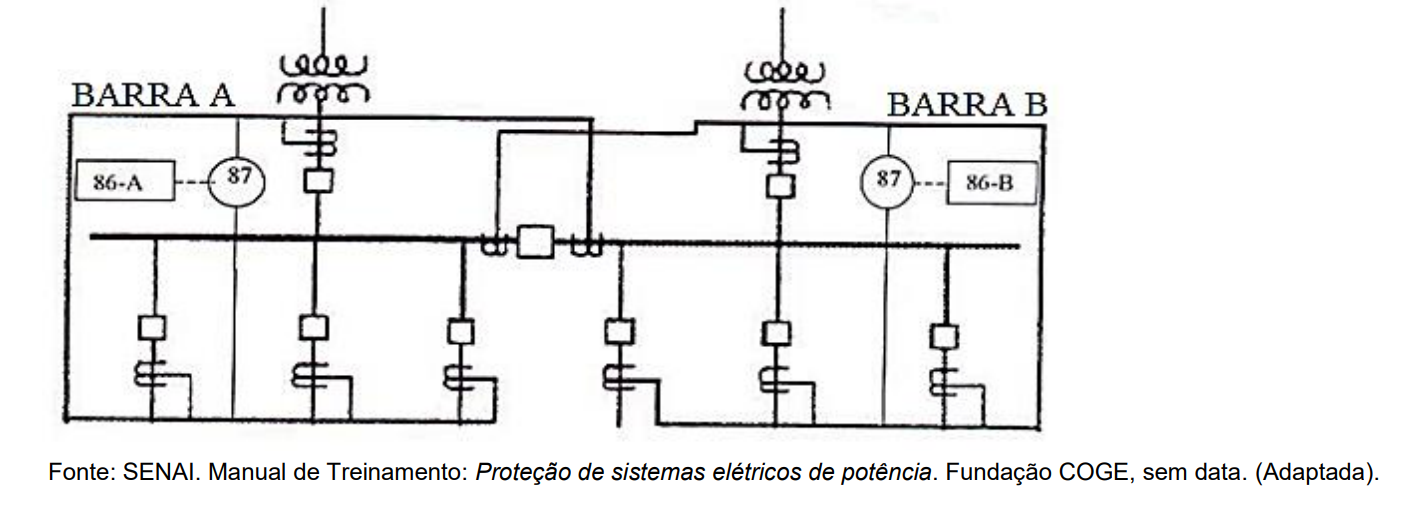

Em subestações de média tensão utilizadas para atendimento a cargas industriais, diferentes arranjos construtivos e filosofias de proteção são adotados para garantir a confiabilidade, a seletividade e a continuidade do serviço.
Sobre os tipos de subestações, seus componentes e operação, assinale a afirmativa correta.

Um sistema trifásico equilibrado de 60 Hz, com sequência positiva, alimenta uma carga conectada em estrela com neutro isolado. A tensão de linha na fonte é de 8√3 kV.
A carga é composta por três impedâncias idênticas por fase iguais a: Zø = 7∠ 30° Ω
A linha de transmissão apresenta uma impedância por fase iguais a: ZL = 1∠30 ° Ω
As potências ativa e reativa envolvidas no sistema são iguais, respectivamente, a

Considere um sistema de subtransmissão, operando em 60 Hz, que alimenta uma carga industrial puramente resistiva conectada em estrela com neutro isolado. Devido a uma falha de isolação em um dos condutores, o sistema torna-se severamente desequilibrado, mas não apresenta contato com a terra.
A respeito desse caso, avalie as afirmativas a seguir.

I. Em um sistema trifásico a três fios (neutro isolado), a soma fasorial das correntes de linha é nula, o que implica obrigatoriamente que a componente de sequência zero das correntes seja nula.
II. A potência ativa instantânea p(t) em um sistema trifásico desequilibrado deixa de ser constante e passa a apresentar uma oscilação senoidal de frequência fundamental 60 Hz.
III. Caso o neutro da carga fosse subitamente aterrado durante o desequilíbrio das impedâncias, o deslocamento do ponto de neutro seria eliminado, garantindo que as tensões de fase sobre a carga voltassem a ser perfeitamente equilibradas e iguais à tensão de fase da fonte.

Está correto o que se afirma em

No contexto de sistemas de energia elétrica de grande porte, as etapas de geração, transmissão e distribuição interagem de forma complexa para manter a estabilidade e a qualidade da energia.
Sobre os fenômenos técnicos que regem esses sistemas, avalie a afirmativas a seguir.

I. No sistema de transmissão, o efeito Ferranti ocorre tipicamente em linhas longas operando em vazio ou com carga muito baixa.
II. Na geração, a estabilidade transitória refere-se à capacidade do gerador de manter o sincronismo após uma perturbação severa.
III. Na distribuição de energia em média tensão, o uso de transformadores com ligação Triângulo-Estrela aterrado (Dyn1) impede a circulação de correntes de sequência zero para o primário.

Está correto o que se afirma em
