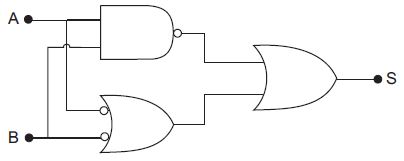

A figura acima apresenta um circuito lógico. Seu correspondente simplificado e transposto em linguagem Ladder é

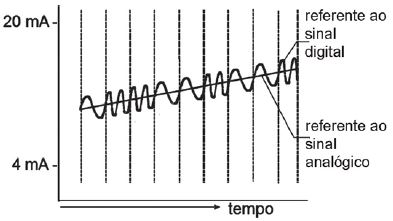

A figura acima representa a modulação de um sinal em uma comunicação Hart. Considerando essa figura, analise as afirmativas que se seguem.

I - Dois ou mais dispositivos mestres podem se comunicar com os dispositivos escravos ao mesmo tempo.
II - O sinal utiliza a forma de modulação frequency shift keying (FSK).
III - O sinal digital é realizado por meio de duas frequências (1200 Hz e 2200 Hz), representando bits 1 e 0, respectivamente.
IV - Sem a utilização de multiplexadores, a única forma de comunicação é ponto a ponto.

É(São) correta(s) APENAS a(s) afirmativa(s)

As redes de campo são largamente utilizadas na indústria, onde se necessita de conexão entre dispositivos de campo e sistemas de controle e supervisão. Analise as afirmativas abaixo, que apresentam algumas características desse tipo de comunicação.

I-O Profibus DP é utilizado em nível de dispositivo de campo.
II - A rede Foundatio Fieldbus H1 tem uma taxa de transmissão de 31,25 kbps.
III - Na forma Full-Duplex, a comunicação é realizada em um dos sentidos por vez.
IV - No protocolo Foundatio Fieldbus, os blocos de recurso proveem informações específicas de entradas e saídas, calibração e configuração do dispositivo.

É(São) correta(s) APENAS a(s) afirmativa(s)

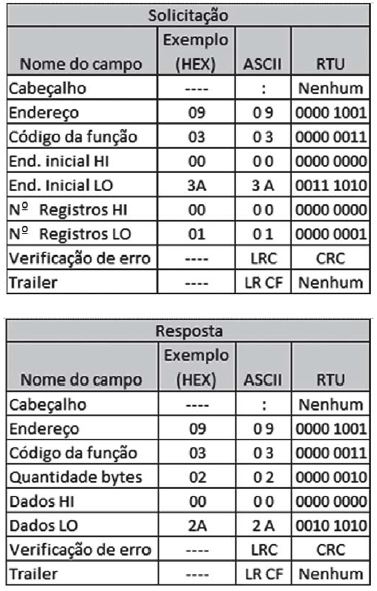

A comunicação através do protocolo Modbus utiliza a Norma Modicon PI-MBUS-300 – RevJ. As tabelas acima correspondem à comunicação entre um dispositivo mestre e um dispositivo escravo. Os dados a seguir tratam das considerações adotadas na referida Norma.

I - O dispositivo mestre solicitou a leitura do registro 40059 ao dispositivo escravo número 09 que respondeu à solicitação retornando o valor 42 em decimal.
II - O código da função 03 corresponde à leitura de bits (Read Coil Status).
III - Word: palavra de 16 bits com sinal.
IV - Float: Ponto Flutuante de 32 bits (IEEE 754).

São corretas APENAS as afirmativas

Se a tensão média obtida a partir do valor medido em um voltímetro AC analógico, com escala calibrada para valores RMS, é de 100 V, qual o valor RMS da tensão senoidal medida?
