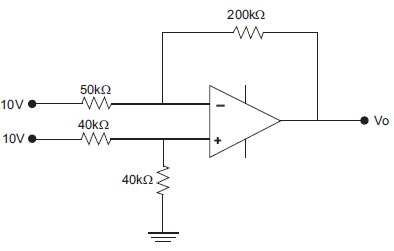

Considerando-se o amplificador operacional ideal, a tensão de saída Vo do circuito acima é

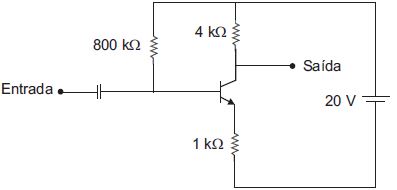

Dado que o transistor tem ganho de corrente  β=100, os valores aproximados das impedâncias de entrada e saída e do ganho de tensão do circuito acima são, respectivamente,

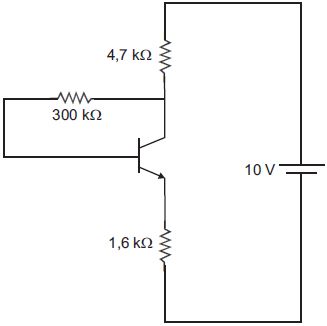

O transistor do circuito acima tem tensão de condução base-emissor V_be=0,7V e ganho de corrente β = 100. Nessas condições, as correntes de base e de coletor e a tensão de coletor valem, respectivamente,

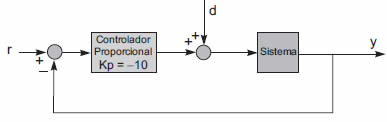

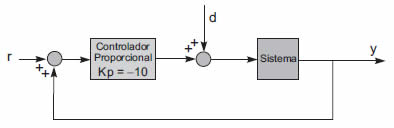

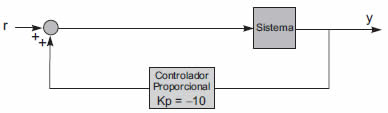

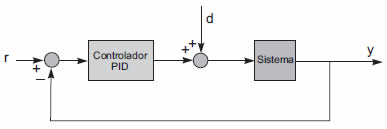

Um sistema em malha aberta apresenta erro de estado estacionário e_ss=0.1 para uma entrada do tipo degrau unitário. A configuração em malha fechada que, certamente, instabiliza o sistema é

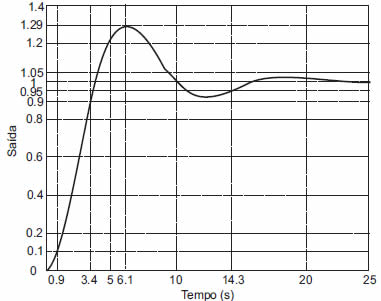

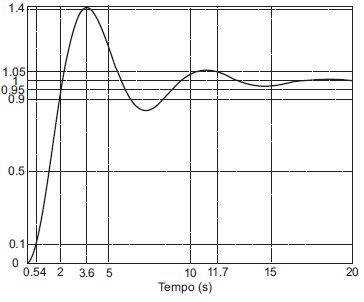

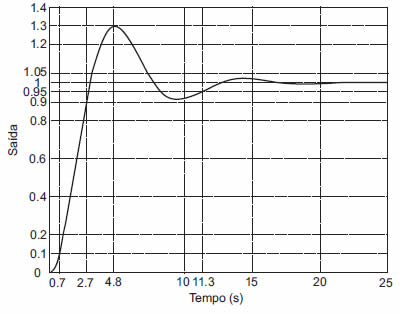

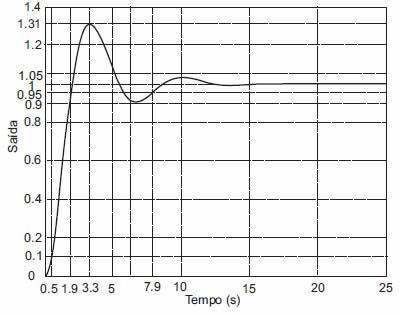

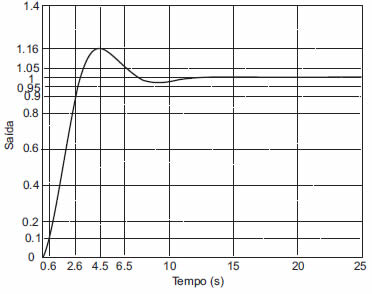

A resposta ao degrau de um sistema apresenta tempo de subida t_r = 1,4s, tempo de pico tp = 3,3s tempo de acomodação t_s = 7,9s (critério de 5%) e sobrepasso de 31%. Dentre os gráficos abaixo, o que corresponde à resposta ao degrau do sistema é
