A figura acima apresenta um circuito retificador composto por uma fonte de entrada, um transformador com tape central, dois diodos e a carga resistiva. A relação de transformação é 1:4, os diodos e o transformador são considerados ideais, e a tensão da fonte de entrada (V_entrada ) é senoidal, com valor de pico de 15 V.

Para essa topologia de circuito, a tensão de saída é retificada

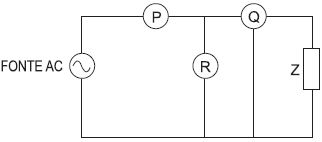

A um técnico foi solicitado determinar o fator de potência de uma carga. Ele dispunha de três equipamentos de medição para realizar tal tarefa. A conexão dos equipamentos no circuito está disposta na figura acima.

Para que as medições aferidas fossem capazes de determinar o fator de potência da carga Z, os equipamentos P, Q e R são, respectivamente,

Em instalações e serviços em eletricidade, deve ser adotada sinalização adequada de segurança. Cada cor tem seu significado específico e deve ser bem interpretada a fim de evitar acidentes.

A esse respeito, analise as afirmativas abaixo.

I - O vermelho é usado para assinalar perigo.
II - O verde é a cor que caracteriza “segurança”.
III - O preto é empregado para indicar as canalizações de inflamáveis e combustíveis de alta viscosidade.

Está correto o que se afirma em
