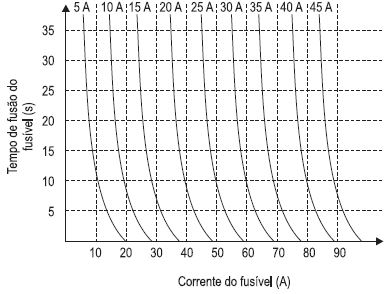

Um técnico eletricista precisa dimensionar o fusível de proteção de um motor de indução monofásico de 2,2 kVA/220 V, que demora 5 s para partir. Considere que a corrente de partida é constante e 6 vezes maior do que a nominal.

Sabendo-se que o fusível não pode fundir-se durante a partida da máquina, o valor de corrente, em A, escolhido para o dispositivo de proteção, deve ser de

Um motor, instalado em uma indústria, consome uma potência ativa de 8.000 W e tem um fator de potência de 0,8 atrasado. Deseja-se instalar um banco de capacitores de forma a obter, na instalação total (motor e banco de capacitores), um fator de potência unitário.

Qual será a potência, em volt-ampère reativo, consumida pelo banco de capacitores utilizado?

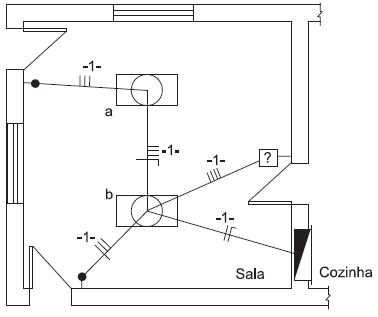

A figura acima mostra parcialmente o projeto elétrico de uma residência, mais especificamente o circuito de iluminação da sala. Os pontos de luz são acionados, em conjunto, de pontos diferentes. O quadrado com o ponto de interrogação representa um dos pontos de comando.

De acordo com esse projeto elétrico, o interruptor representado pelo quadrado é do tipo

A figura acima mostra o equivalente elétrico de um motor de indução monofásico quando opera em plena carga. Sabendo-se que a frequência da rede elétrica é de 60 Hz, e considerando-se que√3 =1,73 , então, nessas condições, o valor do fator de potência desse motor, em valor percentual, é
