Uma parte significativa dos geradores utilizados em sistemas elétricos de potência são máquinas síncronas trifásicas. Nesse tipo de máquina, a velocidade do rotor e o número de polos mantém relação direta com a frequência de geração.
Com relação às características eletromecânicas e de operação dos geradores síncronos que operam no sistema elétrico brasileiro, os construídos com rotor

O valor da reatância em regime permanente de um gerador síncrono, conforme informado pelo fabricante do equipamento, é de 0,3 por unidade (p.u.), considerando-se como bases de potência e tensão, respectivamente,300 MVA e 20 kV. Considere que os dados de reatância desse gerador devem ser incorporados a um projeto de sistema elétrico de potência cuja corrente base é 8 kA e cuja tensão base é 25 kV.
O valor da reatância por unidade do gerador, convertido para a base do projeto, em p.u., é

No sistema de controle em malha fechada descrito no diagrama de blocos da Figura a seguir, o sinal de erro atuante E(s) está definido como a diferença entre o sinal de referência R(s) e o sinal de realimentação negativa.

Considerando-se esse diagrama de blocos, a função de transferência do sinal de referência R(s) para o sinal de erro atuante E(s) é

Os motores trifásicos assíncronos possuem ampla aplicação nos setores industrial, comercial e até mesmo em sistemas prediais, graças à sua robustez, baixo custo, simplicidade de manutenção e elevada eficiência. São comumente utilizados em equipamentos como bombas centrífugas, compressores de ar, ventiladores industriais, correias transportadoras e sistemas de climatização.
Considerando-se as características eletromecânicas e de operação dos motores trifásicos assíncronos, nos modelos com rotor tipo

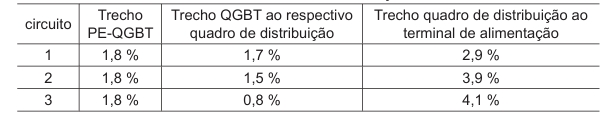

Em um projeto de instalação elétrica de baixa tensão, é essencial que o engenheiro dimensione corretamente os condutores de cada circuito, levando em conta, entre outros critérios, a queda de tensão admissível. A Tabela a seguir apresenta a queda de tensão de três circuitos, no contexto de um projeto elétrico de baixa tensão. Esses circuitos partem de quadros de distribuição distintos, que são alimentados pelo Quadro Geral de Baixa Tensão (QGBT). O QGBT, por sua vez, é suprido diretamente pelo ponto de entrega (PE), que representa o ponto de conexão entre a instalação do consumidor e o sistema elétrico da concessionária.

Queda de tensão percentual por trecho em relação

ao valor nominal da instalação

Considerando-se que a tensão dos equipamentos previstos para os circuitos é coincidente com a tensão nominal da instalação, pelos critérios de queda de tensão, se o ponto de entrega é nos terminais do secundário do transformador
