Sobre atividades de comissionamento, analise as proposições a seguir.

I - Um termostato de um aquecedor ajustado para 60 °C e histerese de 2 °C possui seu funcionamento compreendido entre abrir o contato NA quando a temperatura atingir 60 °C e fechar o contato NA quando a temperatura atingir 62 °C.
II - Para o teste do acionamento de abertura e fechamento de uma válvula solenoide, a alimentação do equipamento está condicionada à eliminação de entrada de dados do PLC.
III - Não se deve promover o ajuste do relé de sobrecarga se o mesmo não estiver sob regime nominal, pois, em muitos sistemas, ocorre a variação de temperatura, pressão e nível, sendo que esses podem interferir no valor da corrente nominal.

É(São) correta(s) a(s) proposição(ões)

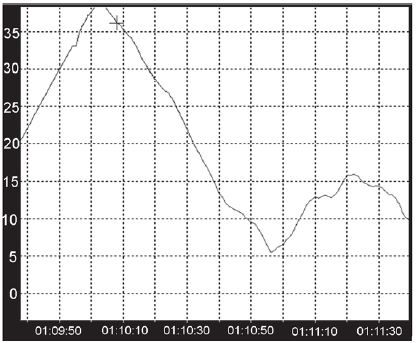

O gráfico abaixo representa parte de uma tela de um sistema supervisório cuja finalidade é monitorar e operar plantas que gerenciam variáveis de processo. Analise as afirmativas abaixo correlacionadas com o gráfico.

I – Representa um valor discreto de uma variável de processo.
II – É parte de uma tela de tendência histórica.
III – Representa uma tela de alarmes.
IV – A linha que varia no gráfico é chamada de pena e faz a função do antigo registrador com papel e tintas.

É(São) correta(s) APENAS a(s) afirmativa(s)

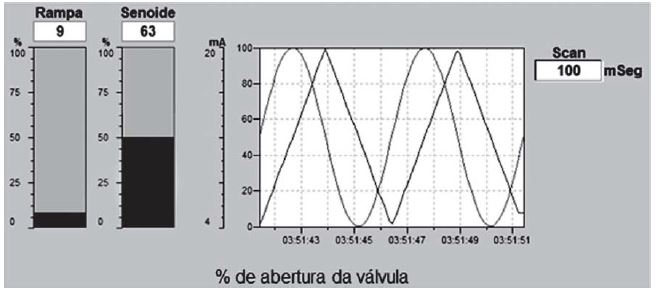

A figura acima representa uma pequena parte de um sistema supervisório no qual são apresentados gráficos e valores de abertura e fechamento de duas válvulas (rampa e senoide). Utilizando essa figura, analise as afirmativas abaixo.

I – Utilizar um scan de 100 milissegundos significa que os dados serão atualizados de 0,1 em 0,1 segundos.
II – O período do sinal referente à senoide correspondente no gráfico é de 10 segundos e a frequência é de 0,1 Hz.
III – Segundo o gráfico de barras da senoide, a válvula apresenta 50% de abertura, o que corresponde a 10 mA de corrente.
IV – Se a válvula estivesse a 25% de abertura, seu correspondente em corrente seria 5 mA.

É(São) correta(s) APENAS a(s) afirmativa(s)
